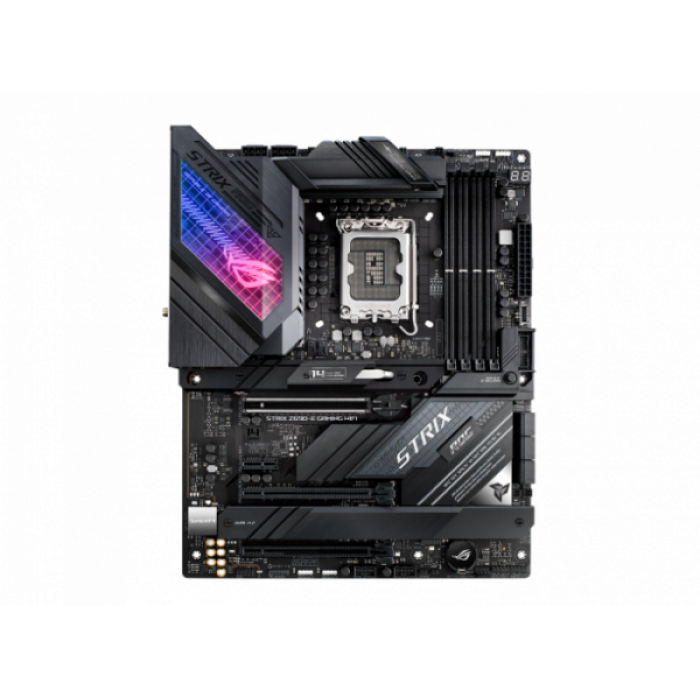

| Название продукта | MB Socket1700, ATX, iZ690 (DP+HDMI,2.5GNIC), ASUS ROG STRIX Z690-E GAMING WIFI, 4DDR5, 3PCIx16
| | Поддерживаемые процессоры | Процессоры Intel Core/Pentium Gold/Celeron 12-го поколения под сокет 1700
|
| Чипсет | Z690
|
| Память | 4x DIMM DDR5 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 МГц / 4000(OC)/ (ОС - режим разгона)
Макс. расширение до 64 ГБ
2х канальный контроллер памяти
Поддержка Extreme Memory Profile (XMP)
|
| Набор слотов | Процессоры Intel 12-го поколения
1 слот PCIe 5.0 x16
Набор микросхем Intel Z690
1 слот PCIe 4.0 x16 (поддерживает режим x4 или режим x4 / x4 для ROG HYPER M.2 CARD)
1 слот PCIe 3.0 x16 (поддерживает режим x4)
1 слот PCIe 3.0 x1
|
| USB | Hа задней панели:
1 порт USB 3.2 Gen 2x2 (1 порт USB Type-C)
3 порта USB 3.2 Gen 2 (2 x Type-A + 1 x USB Type-C)
4 порта USB 3.2 Gen 1 (4 x Type-A)
4 порта USB 2.0 (4 x Type-A)
На передней панели:
1 разъем USB 3.2 Gen 2x2 (с поддержкой USB Type-C)
1 разъем USB 3.2 Gen 1 с поддержкой 2 дополнительных портов USB 3.2 Gen 1
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0
|
| Поддержка накопителей | Процессоры Intel 12-го поколения
Слот M.2_1 (Key M), тип 2242/2260/2280/22110 (поддерживает режим PCIe 5.0 x4)
Процессоры Intel 12-го поколения поддерживают режим PCIe 5.0 x4.
Слот M.2_2 (Key M), тип 2242/2260/2280/22110 (поддерживает режим PCIe 4.0 x4)
Процессоры Intel 12-го поколения поддерживают режим PCIe 4.0 x4.
Слот Hyper M.2_1 (Key M) через карту Hyper M.2, тип 2242/2260/2280/22110
Набор микросхем Intel Z690
Слот M.2_3 (Key M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4 и режимы SATA)
Слот Hyper M.2_1 (Key M) через карту Hyper M.2, тип 2242/2260/2280/22110 (поддерживает режим PCIe 4.0 x4)
Слот Hyper M.2_2 (Key M) через карту Hyper M.2, тип 2242/2260/2280/22110 (поддерживает режим PCIe 4.0 x4)
Карта Hyper M.2 входит в комплект поставки
6х SATA 6 Гбит / с
|
| Аудио | 7.1-канальный HDA кодек ROG SupremeFX 7.1 ALC4080
|
| Видео | Используется интегрированная графика процессора. Может быть установлена дискретная видеокарта (приoбретается отдельно)
|
| Сеть | 2.5 Гбит/с. сетевой контроллер Intel
|
| Стандарты Wi-Fi | 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
|
| Максимальная скорость Wi-Fi | 2.4 Гбит/с
|
| Интегрированный Bluetooth | v 5.2
|
| Набор портов задней панели | 1 порт USB 3.2 Gen 2х2
2 порта USB 3.2 Gen 2
4 порта USB 3.2 Gen 1
4 порта USB 2.0
1 порт HDMI
1 порт DisplayPort
1x модуль Wi-Fi
1 порт Intel 2,5 Гбит Ethernet
5х позалоченные аудиоразъемы
1 оптический выходной порт S / PDIF
1 кнопка BIOS FlashBack
1x кнопка очистки CMOS
|
| Набор внутренних коннекторов | 1x 4-pin CPU Fan header
1x 4-pin CPU OPT Fan header
1x 4-pin AIO Pump header
5x 4-pin Chassis Fan headers
1x 24-pin Main Power connector
2x 8-pin +12V Power connector
3x M.2 slots (Key M)
6x SATA 6Gb/s ports
1x USB 3.2 Gen 2x2 connector (supports USB Type-C)
1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports
3x Addressable Gen 2 headers
1x AURA RGB header
1x CPU Over Voltage jumper
1x Front Panel Audio header (AAFP)
1x SPI TPM header (14-1pin)
1x 20-3 pin System Panel header with Chassis intrude function
1x Thermal Sensor header
1x Thunderbolt header
|
| Поддержка синхронизации RGB подсветки | AURA Sync
|
| Bios | 256 MБ Flash ROM, UEFI AMI BIOS
|
| Форм фактор | ATX (30.5 cм x 24.4 cм)
|
| Интегрированный RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов 0, 1, 5, 10 из SATA устройств |
