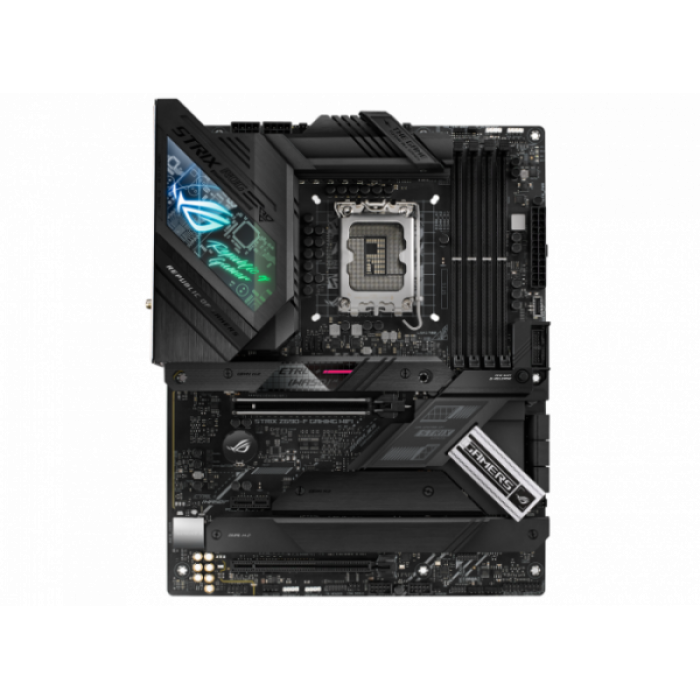

| Название продукта | MB Socket1700, ATX, iZ690 (DP+HDMI/GNIC), Asus ROG STRIX Z690-F GAMING WIFI, 4DDR5, PCIx16
| | Поддерживаемые процессоры | Процессоры Intel Core/Pentium Gold/Celeron 12-го поколения под сокет 1700
|
| Чипсет | Z690
|
| Память | 4x DIMM DDR5 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 МГц (ОС - режим разгона)
Небуферизированные модули памяти, совместимые с non-ЕСС модулями ОЗУ
Макс. расширение до 128 ГБ
2х канальный контроллер памяти
Поддержка Extreme Memory Profile (XMP)
|
| Набор слотов | 1x PCIe 5.0 x16
1x PCIe 3.0 x16 (режимы x4 или x4/x4)
1x PCIe 3.0 x1
|
| USB | 4x USB 3.2 Gen 1 (до 5 Гбит/с на задней панели, 1 коннектор для подключения 2-х портов через внутренние разъемы USB)
3x USB 3.2 Gen 2 (до 10 Гбит/с, 2x Type-A и 1x Type-C на задней панели)
1x USB 3.2 Gen 2x2 Type-C (до 20 Гбит/с на задней панели, коннектор USB Type-C для подключения через внутренние разъемы USB)
|
| Поддержка накопителей | M.2_1 (Key M), 2242/2260/2280/22110 (режим PCIe 4.0 x4)
M.2_2 (Key M), 2242/2260/2280 (режим PCIe 4.0 x4)
M.2_3 (Key M), 2242/2260/2280/22110 (режим PCIe 4.0 x4)
M.2_4 (Key M), 2242/2260/2280 (режимы PCIe 4.0 x4 & SATA)
6x SATA 6 Гбит/с
|
| Аудио | 7.1-канальный HDA кодек ROG SupremeFX ALC4080
|
| Видео | Используется интегрированная графика процессора. Может быть установлена дискретная видеокарта (приoбретается отдельно)
|
| Сеть | 2.5 Гбит/с. сетевой контроллер Intel
|
| Стандарты Wi-Fi | 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
|
| Максимальная скорость Wi-Fi | 2.4 Гбит/с
|
| Интегрированный Bluetooth | v5.2
|
| Набор портов задней панели | 1x USB 3.2 Gen 2x2 Type-C
3x USB 3.2 Gen 2 (2x Type-A + 1x Type-C)
4x USB 3.2 Gen 1
2x USB 2.0
1x DisplayPort
1x HDMI
1x Модуль Wi-Fi
1x Intel 2.5Gb Ethernet
5x Аудиоразъёмы
1x Optical S/PDIF out
1x BIOS FlashBack
1х Clear CMOS
|
| Набор внутренних коннекторов | 1x 4-pin CPU Fan header
1x 4-pin CPU OPT Fan header
1x 4-pin AIO Pump header
5x 4-pin Chassis Fan headers
1x 24-pin Main Power connector
2x 8-pin +12V Power connector
4x M.2 slots (Key M)
6x SATA 6Gb/s ports
1x USB 3.2 Gen 2x2 connector (supports USB Type-C)
1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports
3x Addressable Gen 2 headers
1x AURA RGB header
1x BMC header
1x CPU Over Voltage jumper
1x Front Panel Audio header (AAFP)
1x SPI TPM header (14-1pin)
1x 20-3 pin System Panel header with Chassis intrude function
1x Thermal Sensor header
1x Thunderbolt header
|
| Поддержка синхронизации RGB подсветки | AURA Sync
|
| Bios | 256 МБ Flash ROM, UEFI AMI BIOS
|
| Форм фактор | ATX (305 х 244 мм)
|
| Интегрированный RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов 0, 1, 5, 10 из SATA устройств; 0, 1, 5 из M.2 NVMe устройств |
