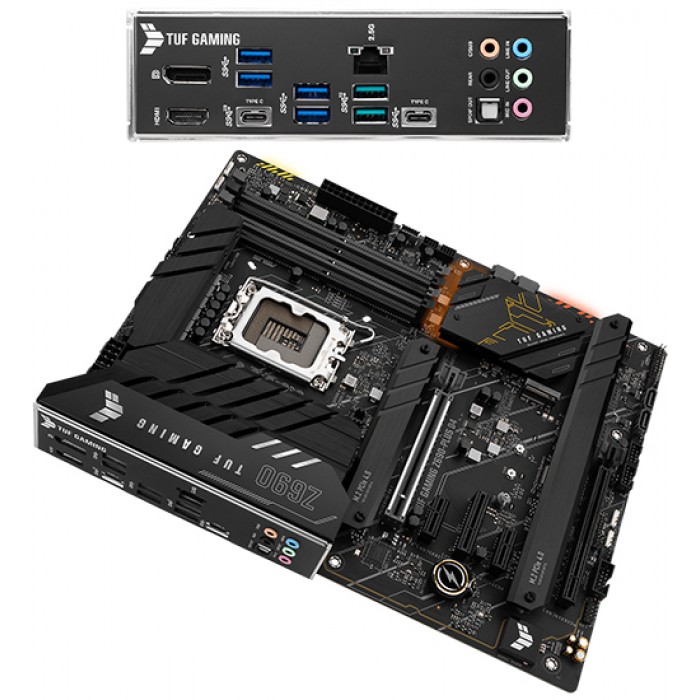

| Название продукта | MB Socket1700, ATX, iZ690 (DP+HDMI,2.5GNIC), ASUS TUF GAMING Z690-PLUS D4, 4DDR4, 2PCIx16, 2PCIx1
| | Поддерживаемые процессоры | Процессоры Intel Core/Pentium Gold/Celeron 12-го поколения под сокет 1700
|
| Чипсет | Z690
|
| Память | 4x DIMM DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200/3000/2933/2800/2666/2400/2133 МГц (ОС - режим разгона)
Небуферизированные модули памяти, совместимые с non-ЕСС модулями ОЗУ
Макс. расширение до 128 ГБ
2х канальный контроллер памяти
Поддержка Extreme Memory Profile (XMP)
|
| Набор слотов | 1x PCIe 5.0 x16
1x PCIe 3.0 x16 (режим x4)
1x PCIe 3.0 x4
2x PCIe 3.0 x1
|
| USB | 5x USB 3.2 Gen 1 (до 5 Гбит/с, 4x Type-A и 1x Type-C на задней панели, 1 коннектор для подключения 2-х портов через внутренние разъемы USB)
2x USB 3.2 Gen 2 (до 10 Гбит/с на задней панели, коннектор USB Type-C для подключения через внутренние разъемы USB)
1x USB 3.2 Gen 2x2 Type-C (до 20 Гбит/с на задней панели)
|
| Поддержка накопителей | M.2_1 (Key M), 2242/2260/2280/22110 (режим PCIe 4.0 x4)
M.2_2 (Key M), 2242/2260/2280 (режимы PCIe 4.0 x4 & SATA)
M.2_3 (Key M), 2242/2260/2280/22110 (режим PCIe 4.0 x4)
M.2_4 (Key M), 2242/2260/2280 (режим PCIe 4.0 x4)
4x SATA 6 Гбит/с
|
| Аудио | 7.1-канальный HDA кодек Realtek
|
| Видео | Используется интегрированная графика процессора. Может быть установлена дискретная видеокарта (приoбретается отдельно)
|
| Сеть | 2.5 Гбит/с. сетевой контроллер Intel
|
| Набор портов задней панели | 1x USB 3.2 Gen 2x2 Type-C
2x USB 3.2 Gen 2 Type-A
5x USB 3.2 Gen 1 (4x Type-A + 1x Type-C)
1x DisplayPort
1x HDMI
1x Intel 2.5Gb Ethernet
5x Аудиоразъёмы
1x Optical S/PDIF out
|
| Набор внутренних коннекторов | 1x 4-pin CPU Fan header
1x 4-pin CPU OPT Fan header
1x 4-pin AIO Pump header
4x 4-pin Chassis Fan headers
1x 24-pin Main Power connector
1x 8-pin +12V Power connector
1x 4-pin +12V Power connector
4x M.2 slots (Key M)
4x SATA 6Gb/s ports
1x USB 3.2 Gen 2 connector (supports USB Type-C)
1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2x USB 2.0 headers support additional 4 USB 2.0 ports
3x Addressable Gen 2 headers
1x AURA RGB header
1x Clear CMOS header
1x COM Port header
1x Front Panel Audio header (AAFP)
1x 20-3 pin System Panel header with Chassis intrude function
1x Thunderbolt header
|
| Поддержка синхронизации RGB подсветки | AURA Sync
|
| Bios | 192 (128+64) МБ Flash ROM, UEFI AMI BIOS
|
| Форм фактор | ATX (305 х 244 мм)
|
| Интегрированный RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов 0, 1, 5, 10 из SATA устройств; 0, 1, 5 из M.2 NVMe устройств |
