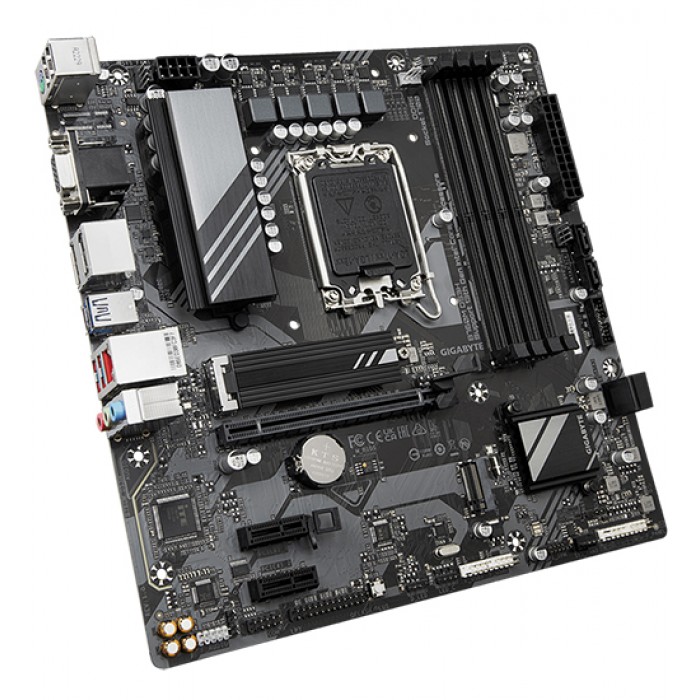

| Название продукта | MB Socket1700, MATX, iB760 (2DP+HDMI+VGA), Gigabyte B760M DS3H, 4DDR5, PCIx16, 2PCIx1
| | Поддерживаемые процессоры | Процессоры Intel Core, Pentium Gold и Celeron 14 -го, 13-го и 12-го поколений под сокет LGA1700
|
| Чипсет | Intel B760
|
| Память | 4x DIMM DDR5
Процессоры Intel Core i9/i7 14-го и 13-го поколения:
Поддержка DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) /5600/5200/4800/4400 MT/с модули памяти
Процессоры Intel Core i5/i3 13-го поколения и Intel Core, Pentium Gold и Celeron 12-го поколения . Поддержка модулей памяти DDR5 4800/4400 МТ/с .
Небуферизированные модули памяти, совместимые с non-ЕСС модулями ОЗУ
Макс. расширение до 192 ГБ
Двухканальный режим работы модулей ОЗУ
Поддержка Extreme Memory Profile (XMP)
|
| Набор слотов | 1 разъем PCI Express x16, шинный интерфейс PCIe 4.0, режим работы x16
2 слота PCI Express x1, поддерживающие PCIe 3.0 и работающие на скорости x1
|
| USB | 1 порт USB Type-C на задней панели, совместим с устройствами USB 3.2 Gen 2
5x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 порта на выносной планке доступны при подключении к USB-разъему на материнской плате )
2 порта USB 2.0/1.1 на задней панели
4 порта USB 2.0/1.1 (доступны при подключении к USB-разъему на материнской плате)
|
| Поддержка накопителей | 1 разъем M.2 (разъем 3, ключ M, поддержка SSD типа 2280 PCIe 4.0 x4/x2) (M2A_CPU)
1 разъем M.2 (разъем 3, ключ M, поддержка SSD типа 2280 PCIe 4.0 x4/x2) (M2P_SB)
4 разъема SATA 6 Гбит/с
|
| Аудио | 7.1-канальный HDA кодек Realtek
|
| Видео | Используется интегрированная графика процессора. Может быть установлена дискретная видеокарта (приoбретается отдельно)
|
| Сеть | 2,5 Гбит/с. сетевой контроллер Realtek
|
| Набор портов задней панели | 2 порта USB 2.0/1.1
1 порт PS/2 для подключения клавиатуры и мыши
1 порт D-Sub
1 порт HDMI
2 разъема DisplayPort
3 порта USB 3.2 Gen 1
1 порт USB Type-C, шинный интерфейс USB 3.2 Gen 2
1 сетевая розетка LAN RJ-45
3 разъема аудиоподсистемы
|
| Набор внутренних коннекторов | 24-контактный ATX-разъем питания
8-контактный разъем питания ATX 12 В
Разъем для вентилятора ЦП
3 разъема для системных вентиляторов
1 разъем для адресуемых светодиодных линеек
1 разъем для подключения RGB LED-линеек
2 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
1 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 COM-порт
1 разъём для подключения LPT-порта на выносной планке
1 разъем S/PDIF Out
Кнопка Q-Flash Plus
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние <По умолчанию>
|
| Bios | 1 микросхема ПЗУ, 128 Мбит
Лицензионный AMI UEFI BIOS
|
| Форм фактор | microATX (244 х 244 мм)
|
| Интегрированный RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов 0, 1, 5, 10 из SATA устройств
|
