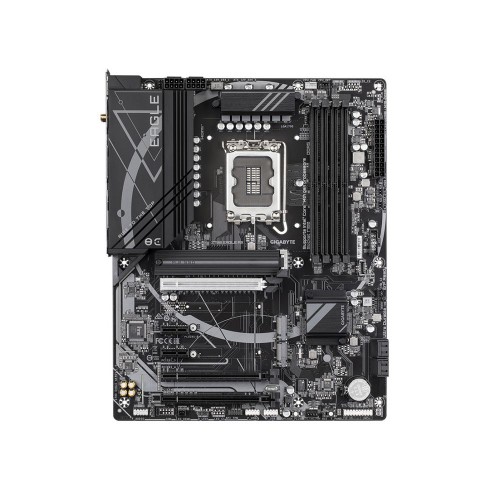

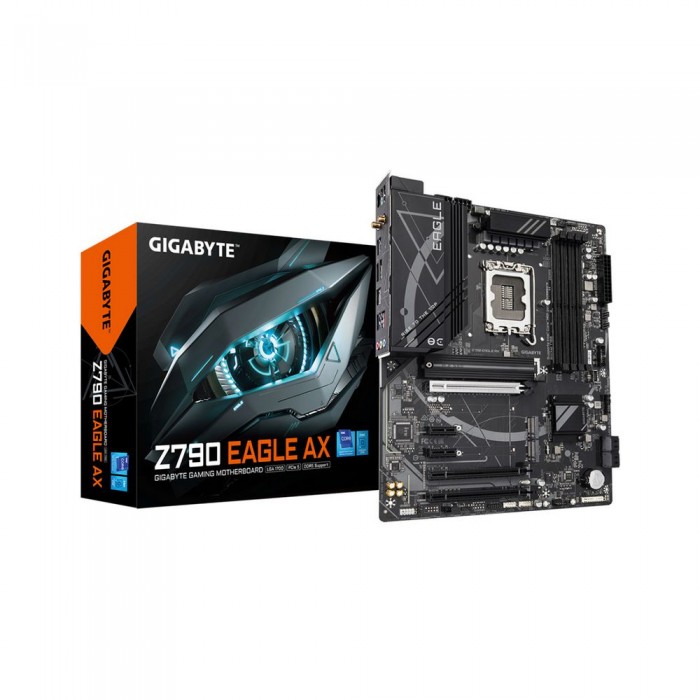

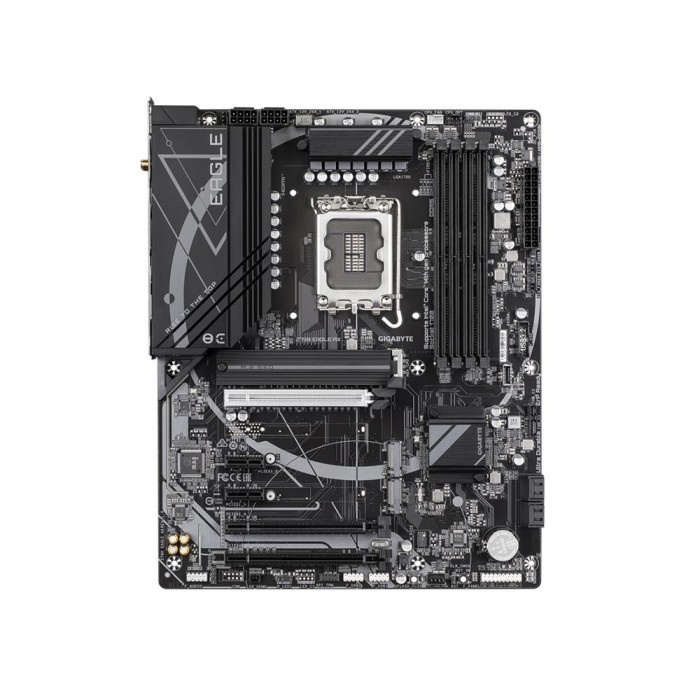

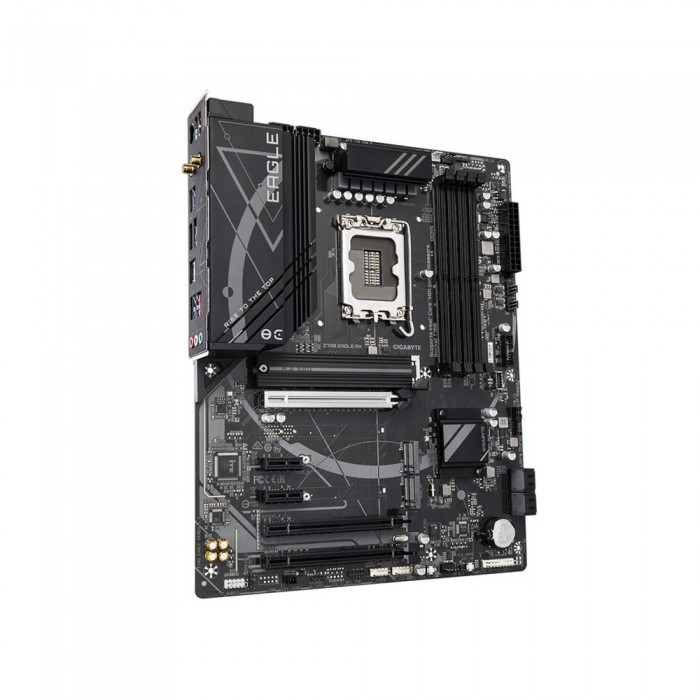

| Название продукта | MB Socket1700, ATX, iZ790 (DP+HDMI), Gigabyte Z790 EAGLE AX, 4DDR5, 3PCIx16, 2PCIx1 | | Поддерживаемые процессоры | Процессоры Intel Core 13-го и 12-го поколений, Pentium Gold и Celeron под сокет 1700 |
| Чипсет | Intel Z790 |
| Память | 4x DIMM DDR5:
Совместимость с процессорами Intel Core i9/i7 14/13 поколений: DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5400 / 5200/ 4800/4400 MT/s
Совместимость с процессорами Intel Core i5/i3 13-поколения и процессорами Intel Core, Pentium Gold, Celeron 12-поколения: DDR5 4800/4400 MT/s
Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Макс. расширение до 256 ГБ (объем одной памяти DIMM составляет 64 ГБ)
Двухканальный режим работы модулей ОЗУ
Поддержка Extreme Memory Profile (XMP) |
| Набор слотов | 1 разъем PCI Express x16, шинный интефейс PCIe 5.0/ режим работы x16 (PCIEX16)
1 разъем PCI Express x16, стандарт PCIe 4.0, режим работы x4 (PCIEX4)
1 разъем PCI Express x16, поддерживающий PCIe 3.0 и работающий на скорости x1 (PCIEX1_4)
2 разъемa PCI Express x1, поддерживающие PCIe 3.0 и работающие на скорости x1 (PCIEX1_2, PCIEX1_3) |
| USB | 1 разъем USB Type-C на задней панели, удовлетворяет требованиям спецификации USB 3.2 Gen 2
1 порт USB Type-C (спецификация USB 3.2 Gen 1), доступен при условии подключения к соответствующему USB-разъему на материнской плате
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета на задней панели)
6 портов USB 3.2 Gen 1 (4 порта на задней панели, 2 порта на выносной планке подключается к соответствующему USB-разъему на материнской плате)
2 порта USB 2.0/1.1 (на задней панели)
4 порта USB 2.0/1.1 (доступные через внутренние разъемы USB) |
| Поддержка накопителей | 1 разъем M.2 (Socket 3, M key, типоразмер 22110/2280) для PCIe 4.0 x4/x2 SSD накопителей; (M2A_CPU)
1 x разъем M.2 (Socket 3, ключ M, поддержка SSD PCIe 4.0 x4/x2 типа 2280) (M2P_SB)
1 разъем M.2 (Socket 3, ключ M, поддержка SSD типа 2280 SATA и PCIe 4.0 x4/x2) (M2M_SB)
4 разъема SATA 6 Гбит/с |
| Аудио | Аудиокодек Realtek
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Поддержка S/PDIF Out |
| Видео | Используется интегрированная графика процессора. Может быть установлена дискретная видеокарта (приoбретается отдельно) |
| Сеть | Контроллер Realtek 2.5 GbE LAN (2.5 Гбит/c/1 Гбит/c/100 Мбит/c) |
| Беспроводные сети | Realtek Wi-Fi 6E RTL8852CE (для PCB rev. 1.1)
Модуль Wi-Fi 6 a/b/g/n/ac/ax, рабочие диапазоны частот 2.4/ 5 /6 ГГц
Bluetooth v5.3
Стандарт беспроводной связи IEEE 802.11ax, канал 160 МГц |
| Набор портов задней панели | 1 порт PS/2 для подключения клавиатуры и мыши
1 порт USB Type-C, шинный интерфейс USB 3.2 Gen 2
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета)
4 порта USB 3.2 Gen 1
2 порта USB 2.0/1.1
2 разъема для SMA-антенны (1T1R)
1 порт HDMI
1 порт DisplayPort
1 сетевая розетка LAN RJ-45
3 разъема аудиоподсистемы |
| Набор внутренних коннекторов | 24-контактный ATX-разъем питания
Два 8-контактных ATX 12V разъемов питания
Разъем для вентилятора ЦП
1 разъем для вентилятора охлаждения ЦП/ Помпы системы жидкостного охлаждения
3 разъема для системных вентиляторов
1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения
2 разъема для подключения LED-линеек с адрессацией
3 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем <Выход> S/PDIF
Разъем для подключения порта USB Type-C, спецификация USB 3.2 Gen 1
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
2 разъема для подключения Thunderbolt плат раширения
1 разъем для TPM-модуля (совместимость только с модулями GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)
* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
Кнопка Reset
Кнопка Q-Flash Plus
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние <По умолчанию> |
| Bios | 1 микросхема флэш-памяти 256 Мбит
Лицензионный AMI UEFI BIOS
Особенности PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Форм фактор | ATX (305 x 244 мм) |
| Интегрированный RAID-контроллер | Встроен в чипсет, возможно построение RAID массивов 0, 1, 5, 10 для устройств хранения данных NVMe SSD и SATA |
